Проектирование антидроновой защиты зданий

Проектируем антидроновую защиту зданий и сооружений по СП 542.1325800.2024: защитные ограждающие конструкции от беспилотников для промышленных площадок, объектов ТЭК и инфраструктуры.

Перезвоним в течение 15 минут в рабочее время.

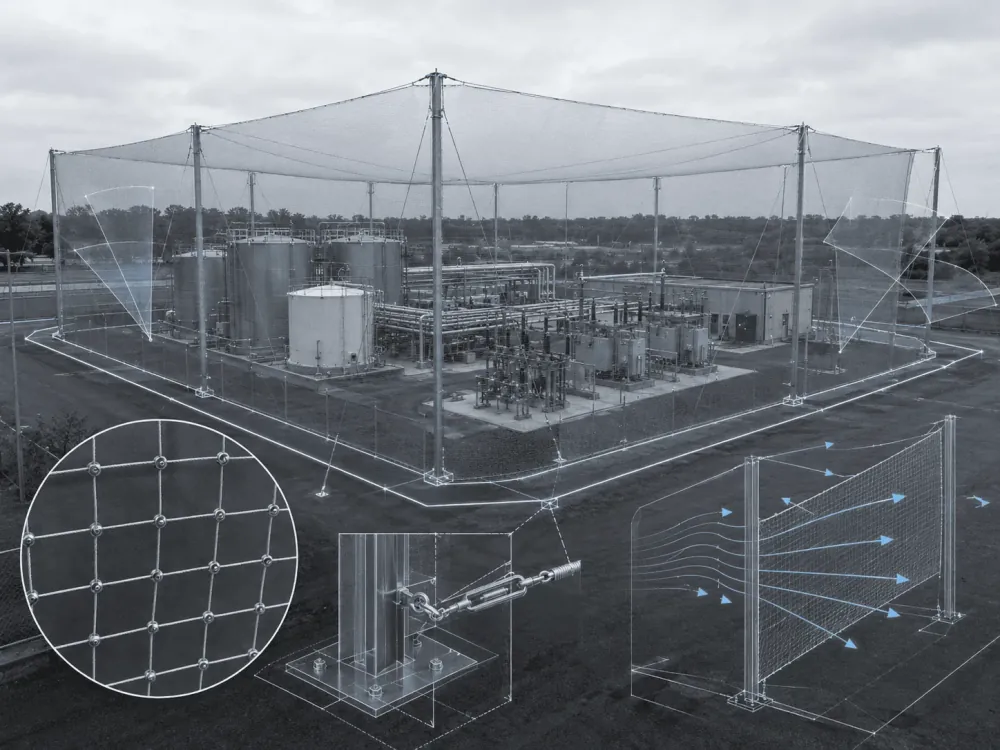

защитные сетки над объектом / схема защиты
  • 15–30рабочих дней на разработку
  • СП 5421325800.2024 — нормативная база
  • 2завершённых проекта (данные под NDA)

Что это за документ

Проект антидроновой защиты — это расчёт и чертежи защитных конструкций, а не поставка сетки. СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов. Правила проектирования» — первый свод правил, регламентирующий пассивную защиту зданий от БПЛА. Проект определяет тип конструкций — сетки, экраны, козырьки, — их размещение и узлы крепления.

Мы оцениваем уязвимость объекта: направления подлёта, защищаемые зоны и критичное оборудование — и рассчитываем конструкции на ударные, ветровые и снеговые нагрузки региона. На выходе — рабочая документация, по которой подрядчик монтирует защиту.

Итог для заказчика: объект защищён конструкциями, рассчитанными по действующему своду правил, — документация проходит экспертизу и ведомственные согласования.

Проект нужен, если
  • объект относится к ТЭК, промышленности или критической инфраструктуре
  • ведомство или страховая требуют мероприятий по защите от БПЛА
  • нужно закрыть резервуарные парки, подстанции, склады, административные здания
  • объект находится в зоне риска или уже были инциденты

Состав проекта

Полный комплект — от анализа уязвимости до узлов крепления и спецификаций.

01
Анализ уязвимости

Оценка направлений подлёта, определение защищаемых зон и критичного оборудования объекта.

02
Схема размещения защиты

План расстановки сеток, экранов и козырьков с зонами покрытия и высотными отметками.

03
Конструктивные решения

Рабочие чертежи несущих элементов: опоры, тросовые системы, рамы экранов, натяжные узлы.

04
Расчёт нагрузок

Ударные, ветровые и снеговые нагрузки по региону; проверка несущей способности существующих конструкций.

05
Узлы крепления

Крепление к кровле, фасадам и грунту — без нарушения гидроизоляции и с усилением там, где это нужно.

06
Спецификации и смета

Ведомости материалов и конструкций; по желанию — локальные сметы по Методике Минстроя № 421/пр.

Не уверены, какой состав проекта нужен вашему объекту?
Подскажем бесплатно — это ни к чему не обязывает.

Этапы работы

От заявки до документации — 4 шага. Решения согласуем со службой безопасности заказчика.

  1. Заявка и исходные данные

    Обсуждаем объект и задачи, при необходимости подписываем соглашение о конфиденциальности. Стоимость считаем за один-два рабочих дня.

  2. Обследование площадки

    Выезд на объект: обмеры, оценка конструкций под крепление защиты, фотофиксация защищаемых зон.

  3. Разработка проекта

    Схемы размещения, расчёты нагрузок, узлы и спецификации. Промежуточные решения согласуем со службой безопасности.

  4. Экспертиза и передача

    Сопровождаем экспертизу и ведомственные согласования, замечания снимаем бесплатно. Документацию передаём уполномоченным лицам.

Стоимость

Цены — для пассивной инженерной защиты (сетки, мачты, барьеры), без систем РЭБ. Итог зависит от площади защищаемых зон и типа конструкций; точную сумму фиксируем в договоре после оценки объекта.

  • Оценка и концепция
    аудит уязвимости объекта
    от 90 000 ₽
    • анализ направлений подлёта
    • концепция защиты с типами конструкций
    • предварительная оценка стоимости
  • Рабочий проект
    самый частый заказ
    от 180 000 ₽
    • всё из «Оценки и концепции»
    • рабочие чертежи и расчёты нагрузок
    • узлы крепления и спецификации
  • Под ключ
    с экспертизой и надзором
    от 300 000 ₽
    • всё из «Рабочего проекта»
    • сопровождение экспертизы и согласований
    • авторский надзор: выезды на ключевые этапы монтажа, журнал

Пассивная защита от БПЛА: что и чем закрывают

Пассивная защита работает механически: сетка, экран или козырёк не дают аппарату дойти до цели и гасят удар. Ей не нужны частоты, лицензии и оператор — но нужен расчёт конструкций, потому что она круглый год висит над объектом и воспринимает ветер, снег и сам удар.

Это и отличает её от средств обнаружения и подавления: те работают по сигналу и требуют отдельных согласований, а защитные конструкции — обычная строительная задача с обычными расчётами, только с новым сводом правил в основании.

Незакреплённая сетка опаснее её отсутствия. Конструкция площадью в десятки метров при порыве ветра срывается вместе с креплениями и сама становится поражающим фактором для оборудования под ней. Поэтому нагрузки и узлы считают до монтажа, а не после первого шторма.

Типы защитных конструкций

Тип подбирается под то, что закрывают, и под возможности несущих конструкций объекта — чаще всего в одном проекте их сочетают.

  1. Сетчатые экраны

    Полотно на тросовой системе или раме. Основной вариант для больших площадей: сравнительно лёгкий, ветровую нагрузку воспринимает меньше глухого экрана.

  2. Жёсткие экраны и щиты

    Локальная защита отдельных узлов и проёмов там, где нужна стойкость выше, чем даёт сетка. Требуют более серьёзных опор и креплений.

  3. Козырьки над оборудованием

    Горизонтальная или наклонная защита над конкретным агрегатом: трансформатором, насосной, узлом управления. Ставится, когда закрывать всю площадку нецелесообразно.

  4. Мачты и тросовые системы

    Несущий каркас для полотен над открытыми площадками — резервуарными парками, эстакадами, дворами. Считается на устойчивость и на монтаж без остановки объекта.

Не уверены, что нужно на вашем объекте?
Опишите задачу — инженер скажет, какая документация требуется по нормам. Бесплатно и без обязательств.

Что закрывают в первую очередь

Защитить всю площадку целиком дорого и почти всегда не нужно. Приоритет расставляется по последствиям, к которым приводит поражение конкретного узла.

  1. Резервуары и ёмкостное оборудование

    Наивысший приоритет: поражение ведёт не к поломке, а к пожару или разливу с последствиями за пределами площадки.

  2. Электроснабжение

    Трансформаторы, подстанции, распределительные устройства. Их выход из строя останавливает объект целиком, а сроки замены оборудования измеряются месяцами.

  3. Технологические узлы и трубопроводы

    Насосные, узлы управления, эстакады. Здесь важна не только защита, но и сохранение доступа для обслуживания и ремонта.

  4. Здания с постоянным персоналом

    Административные корпуса, операторные, посты охраны, бытовые помещения — там, где риск касается людей, а не оборудования.

    • СП 542.1325800.2024
Нужен расчёт по вашему объекту?
Оценим объём по вашим данным и назовём цену — она уходит в договор без изменений.

Как защита живёт после монтажа

Защитные конструкции — не разовое вложение: полотна и тросы требуют осмотра после сильного ветра и снегопада, натяжение периодически восстанавливают, повреждённые участки меняют. Порядок обслуживания и осмотров закладывается в проект, чтобы служба эксплуатации не придумывала его сама.

Проект даёт объекту то, чего не даёт импровизированное решение: обоснованные конструкции, документацию для экспертизы и ведомственных согласований и понятный регламент содержания на весь срок службы.

Наши лицензии и сертификаты

Отзывы клиентов

Частые вопросы

  1. Обязательно ли применять СП 542.1325800.2024?

    Свод правил введён приказом Минстроя № 910/пр и действует с 26 января 2025 года. Как и другие СП, он документ добровольного применения, но становится обязательным, если включён в задание заказчика или в договор, а на практике по нему и проверяют решения — других профильных норм по защите от БПЛА просто нет.

  2. Что по своду правил должна обеспечивать защитная конструкция?

    Как минимум одно из двух: блокировать подлёт аппарата или сбрасываемого им боеприпаса либо предотвращать поражение объекта и находящихся внутри людей осколками. От того, какая задача поставлена, зависит тип конструкции и её расчёт.

  3. Заменяет ли пассивная защита средства обнаружения и подавления?

    Нет, они решают разные задачи и работают вместе: обнаружение и подавление — на подлёте, конструкции — как последний барьер, который работает даже при отказе электроники. Мы проектируем именно конструкции; средства РЭБ поставляют и настраивают профильные организации.

  4. Выдержит ли наша кровля такие конструкции?

    Проверяем несущую способность существующих конструкций расчётом и при необходимости закладываем усиление. Узлы крепления проектируем без нарушения гидроизоляции — иначе к риску от БПЛА добавятся протечки.

  5. Сколько занимает разработка и что нужно от заказчика?

    От 15 до 30 рабочих дней. Нужны генплан и чертежи объекта, перечень зон и оборудования, которые требуется закрыть, сведения об ограничениях площадки. При необходимости подписываем соглашение о конфиденциальности до передачи данных.

  6. Нужна ли экспертиза такого проекта?

    Зависит от объекта и источника финансирования: для опасных производственных объектов и бюджетных стройек экспертиза, как правило, требуется. Сопровождаем её и ведомственные согласования, замечания отрабатываем до положительного результата.

  7. Как обеспечивается конфиденциальность?

    Работаем по NDA: документация передаётся только уполномоченным лицам заказчика, данные об объекте не публикуются и не попадают в наши материалы. В портфолио такие проекты указываем без адресов и названий.

  8. Что с обслуживанием защиты после монтажа?

    Защита требует ухода: сезонные осмотры, контроль натяжения, замена повреждённых полотен. Регламент содержания входит в проект — со сроками осмотров и признаками, по которым конструкцию выводят на ремонт.
